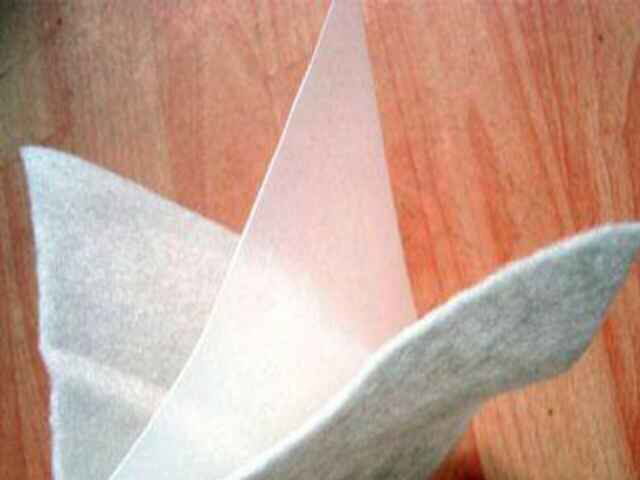

復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點(diǎn)。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲，隔離，補(bǔ)強(qiáng)，防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
　  復(fù)合土工膜是廣義名稱：用無紡?fù)凉げ肌⒕幙椡凉げ疾蓟蛘邫C(jī)織土工布與聚乙烯復(fù)合，用熱復(fù)合法或者聚乙烯PE膜直接淋膜都可以稱為復(fù)合土工膜。復(fù)合土工布和復(fù)合土工膜有些產(chǎn)品是叫法不同，所指的產(chǎn)品卻是相同的。由于土工布是新興材料對于名稱沒有規(guī)范的稱呼，所以造成了土工膜定義的混亂和不規(guī)范。最近印度開發(fā)黃麻土工布--嚴(yán)格意義上說所有的用在土木工程上的膜類狀材料都可以統(tǒng)稱為土工膜，所謂復(fù)合土工膜就是將兩種材質(zhì)結(jié)合或者連接在一起使用有隔離防滲作用的復(fù)合材質(zhì)的土工膜。
目前，國內(nèi)生產(chǎn)土工膜的廠家比較多，產(chǎn)品規(guī)格也五花八門，有一布一膜，一布二膜，二布一膜，二布二膜及多布多膜等。
土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。不僅增大了塑料薄膜的抗拉強(qiáng)度和抗穿刺能力，而且由于無紡布表面粗糙，增大了接觸面的摩擦系數(shù)，有利于復(fù)合土工膜及保護(hù)層的穩(wěn)定。同時，它們對細(xì)菌和化學(xué)作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。
復(fù)合土工膜以塑料薄膜作為防滲基材，與無紡布復(fù)合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。
應(yīng)用領(lǐng)域及施工方法基本等同于土工膜。
應(yīng)用標(biāo)準(zhǔn)及代號
土工合成材料 非織造布復(fù)合土工膜
    標(biāo)準(zhǔn)編號：GB/T 17642-2008
本標(biāo)準(zhǔn)是對GB/T 17642-1998《土工合成材料 非織造復(fù)合土工膜》的修訂。
本標(biāo)準(zhǔn)規(guī)定了非織造布復(fù)合土工膜的產(chǎn)品分類、規(guī)格、代號、技術(shù)要求及品質(zhì)評定、試驗(yàn)方法、檢驗(yàn)規(guī)則、包裝、標(biāo)志、貯運(yùn)等。
本標(biāo)準(zhǔn)適用于以非織造土工布為基材，以聚乙烯、聚氯乙烯等為膜材，復(fù)合而成的非織造布復(fù)合土工膜。
本標(biāo)準(zhǔn)是對GB/T 17642-1998作了以下技術(shù)性修改：
——標(biāo)準(zhǔn)名稱修改為《土工合成材料 非織造復(fù)合土工膜》；
——產(chǎn)品規(guī)格由單位面積質(zhì)量改為以標(biāo)稱斷裂強(qiáng)度表示；
——產(chǎn)品代號由7個部分簡化為5個部分；
——將原標(biāo)準(zhǔn)中表1和表2進(jìn)行整合，斷裂強(qiáng)度、撕破強(qiáng)力、CBR頂破強(qiáng)力指標(biāo)均規(guī)定具體指標(biāo)，并增加一檔指標(biāo)要求；
——斷裂伸長率修改為標(biāo)準(zhǔn)強(qiáng)度對應(yīng)伸長率；
——幅寬改為參考指標(biāo)，單位面積質(zhì)量不再作為考核指標(biāo)；
——簡化了外觀檢驗(yàn)；
——簡化了包裝、貯運(yùn)和標(biāo)準(zhǔn)。
產(chǎn)品分類、規(guī)格及代號
1、產(chǎn)品分類，非織造布復(fù)合土工膜可按下列方法分類：
1.1按基材：短纖針刺非織造布復(fù)合土工膜；長絲紡粘針刺非織造布復(fù)合土工膜。
1.2按膜材：聚乙烯（PE）、聚氯乙烯（PVC）、氯化聚乙烯（CPE）等復(fù)合土工膜等。
1.3按結(jié)構(gòu)：一布一膜、二布一膜、二布二膜、多布多膜等復(fù)合土工膜。
2、規(guī)格，非織造布復(fù)合土工膜的規(guī)格以標(biāo)稱斷裂強(qiáng)度表示，幅寬、單位面積質(zhì)量及膜材厚度為輔助規(guī)格，按合同規(guī)格的實(shí)際需要設(shè)計(jì)。產(chǎn)品規(guī)格推薦系列如下：標(biāo)稱強(qiáng)度（kN/m）5.0、7.5、10、12、14、16、18、20等。
3、代號，復(fù)合土工膜的代號表示如下：

1）基材及層數(shù)：SN——短纖針刺非織造土工布基材、FN——長絲紡粘針刺非織造土工布基材等；m為基材層數(shù)，當(dāng)層數(shù)為1時，m可省略；
（2）膜材及層數(shù)：PE、PVC、CPE等；n為膜材層數(shù)，當(dāng)層數(shù)為1時，n可省略；
（3）標(biāo)稱強(qiáng)度（kN/m）；
（4）非織造布單位面積質(zhì)量（g/㎡），非織造布為2層及以上時，為總質(zhì)量；
（5）膜厚度，以mm為單位表示。
示例：SN2/PVC-16-400-0.35表示產(chǎn)品為：短纖針刺非織造/ＰＶＣ復(fù)合土工膜，二布一膜，標(biāo)稱斷裂強(qiáng)度為16.0kN/m，非織造布總單位面積質(zhì)量400g/㎡，膜厚度0.35mm
施工方法
復(fù)合土工膜的應(yīng)用領(lǐng)域及施工方法基本等同于土工膜
1、鋪設(shè)前的準(zhǔn)備工作：
    地基處理：清掃土工膜鋪設(shè)面，要求基體平整，土體堅(jiān)實(shí)，不能凹凸不平，裂紋等，不能有尖銳物，石塊、鐵絲、木棒等，防滲范圍內(nèi)的草皮、樹根要清除，對于雜草要噴灑滅草劑。與膜接觸面，鋪設(shè)粒徑小的砂石或粘土層作防護(hù)層，防護(hù)層覆蓋厚度不宜小于30cm。
2、鋪設(shè)方法
2.1 沿一定方向鋪設(shè)，同時不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。
2.2 土工膜兩邊均預(yù)留一定寬度的PE織物不粘合層（即甩邊），鋪設(shè)時，要調(diào)整好每個單元土工膜走向，以便于兩個單元土工膜的焊接。
2.3 土工膜鋪設(shè)好后，要用砂袋壓住，以防風(fēng)沙影響下一步土工膜邊緣的焊接。
3.  土工膜焊接接縫處理是施工的關(guān)鍵程序，一般采用熱焊接方法，PE膜相接的表面加熱處理，使之表面熔化，然后通過壓力，使之熔合成一體。
3.1 對于鋪設(shè)好的土工膜，邊緣接縫處要求不能有油污、水份、塵土等。
3.2 焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬度，搭接寬度一般為6～8cm且平整、無折皺。
3.3 使用專用焊接機(jī)進(jìn)行焊接。
4.  焊縫質(zhì)量檢測
4.1 檢測方法應(yīng)采用充氣法及室內(nèi)試驗(yàn)，也可采用火花試驗(yàn)或超聲波探測法。
4.2 檢測設(shè)備采用氣壓式檢測儀及真空檢測儀。
4.3 焊縫質(zhì)量要求：
4.3.1 對雙縫充氣長度為30-60mm雙焊縫間充氣壓力達(dá)到0.15-0.2Mpa，保持1-5min，壓力無明顯下降為合格。
4.3.2 對單焊縫和T興結(jié)點(diǎn)及補(bǔ)修點(diǎn)應(yīng)采用50cm×50cm方格進(jìn)行真空檢測，真空壓力大于或等于0.005MPa，保持30s，肥皂液不起泡為合格。
4.3.3 室內(nèi)試驗(yàn)，焊接抗拉強(qiáng)度應(yīng)大于母材強(qiáng)度。
